\ EDM FÜR DEN AUTOMOBILBEREICH

\ Lautsprecher

Graphit: EDM-3
Gesamtzeit: 43 Stunden
Erzielte Rauhigkeit: VDI 18
Lautsprecherfläche 350 cm2

\ Keilformen

Elektrodengröße: 40*1,5 mm
Elektrodenmaterial: Graphit, mittel
Werkstoff: Stahl
Keiltiefe: 35 mm

\ Matrize

Werkstoff: Stahl
Graphit: EDM100
Erzielte Rauhigkeit: VDI 25 (1,80 µm Ra)
Keiltiefe: 10 mm

\ Einer Abgratmatrize

Ausgangsmaterial: Behandelter Stahl
Drahtdurchmesser: Ø 0.25 mm
Anzahl der Schnitte: Ein Schnitt und zwei Nachbearbeitungen
Erreichte Endrauheit: 16 VDI (0,63 µm Ra)

\ Keilformen

Keiltiefe: 35 mm
Erzielte Rauhigkeit: 24 VDI
Elektrodenmaterial: Graphit, mittel
Anzahl der Elektroden: 2
Tiefe 1.4 mm

MASCHINEN

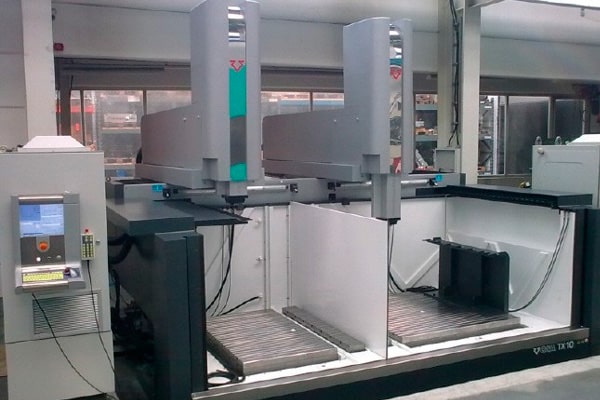

MASCHINE ONA TQX10 CM mit 2 ROBOTERN MASCHINE ONA QX10 C2X

Weg X-Y-Z-Achse: 2500 x 1500 x 1000 mm.

Innenabmessungen Arbeitstank: 3500 x 2000 x 1250 mm.

Max. Elektrodengewicht: 100 kg.

Funktionsweise “C”-Achse mit horizontaler Verlängerung, Länge 260 mm.

Senkköpfe bis Tiefe 100 mm.

Zwei Maschinen in einer dank geteiltem Tank.

ONA TQX10 mit drei Elektrodenladern: Zwei Lader für je 20 Elektroden plus eine zusätzlich, im Arbeitstank angebracht, für große Elektroden mit einem Einzelgewicht von bis zu 110 lb.

Tank Trennwand

Vollintegrierte Maschine für Managementsystem und kundeneigene Steuerung
