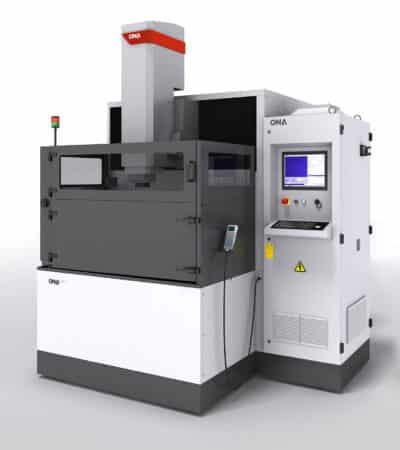

\ NX4F SENKERODIEREN MACHINEN
Technische Daten ONA NX4F
| Gesamtweg X-Achse (bei TXQ individuell) | 600 mm | 23.6 in | |
| Verfahrweg Y-Achse | 400 mm | 15.7 in | |
| Verfahrweg Z-Achse | 400 mm | 15.7 in | |
| Max. Abstand Kopfstück | 675 mm | 27.1 in | |
| Abmessungen Tank (*) | Länge | 1.250 mm | 42.1 in |
| Breite | 780 mm | 30.3 in | |
| Höhe | 490 mm | 17.7 in | |
| Abmessungen Tisch | 800 x 600 mm | 31.5 x 23.6 in | |
| Tragfähigkeit Tisch | 1.500 kg | 3300 Ibs | |
| Zugang | Fijo | Fixed | |
| Max. Gewicht Elektrode | 75 kg | 220 Ibs | |
| Minimale Rauheit | 0,1 µm Ra | 0,1 µm Ra | |
| Stromstärke | 100 A | 100 A | |
Vorteile der Technologie
- Dank der Technologie , für Höchstgeschwindigkeitsimpulse können die folgenden Ergebnisse erzielt werden:
-
- Optimale Bearbeitungszeiten bei Arbeiten unter schwierigen Spülbedingungen.
- Verbesserung der Homogenität der Rauheit auf großen Oberflächen (225 cm², VDI 20).
- Fertigung von sehr tiefen Schlitzen von höchster Präzision und umfassender Qualitätsgarantie (VDI 20 bis 100 mm).
-
- SAAC-System (Surface Automatic Adaptative Control) für höchstes Leistungsvermögen des Generators bei Erodiervorgängen, bei denen Elektroden für Progressivflächen zum Einsatz kommen (insbesondere Elektroden, die über eine geringe Startoberfläche verfügen)
>> Matrize für Lautsprecher
| Graphit: | EDM-3 |
| Gesamtzeit: | 43 Stunden |
| Erzielte Rauhigkeit: | 18 VDI |
| Lautsprecherfläche: | 350 cm2 |
Schlichtbearbeitung und Finishing werden mit ein und derselben Elektrode ausgeführt
>> Keilformen
| Elektrodengröße: | 40 x 1,5 mm |
| Elektrodenmaterial: | Graphit, mittel |
| MWerkstoff: | Stahl |
| Keiltiefe: | 35 mm |
| Zeit: | 1 h 58 min |
| Elektrodenverbrauch : | -0,006 |
>> Homogenes Oberflächen-Finishing
| Bearbeitungszeit: | 7h 26min |
| Oberflächengüte: | 19 VDI |
| Anzahl der Elektroden: | 1 |
| Tiefe: | 0,05 mm |
| Größe Werkstück : | 0,85 x 0,85 mm |
>>Vorlage für die Smartphone Kamera
| Abmessungen der Vertiefung: | <1 mm2 |
| Elektrodenmaterial: | Kupfer |
| Zeit: | 16 min |
| Oberflächengüte : | 7 VDI |
| Radius : | 0,005 mm |
| Werkstoff: | SK11 |
